AFPF 鐵氟龍高溫屏蔽電纜
TAGS:
產品型號：AFPF
執行標準：Q/IRMV1－2008
產品特性：
1、額定電壓：300/500V
2、工作溫度：-60～+200℃/250℃

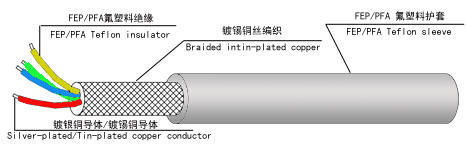

3、導 體：絞合鍍錫或鍍銀銅線
4、絕 緣：FEP（200℃）或PFA（250℃）鐵氟龍
5、護 套：FEP（200℃）或PFA（250℃）鐵氟龍
6、顏 色：紅/黃/蘭/白/黑/黃綠/棕/綠等
特點/用途：
具有優良的耐腐蝕性能，抗油、強酸、抗強堿、強氧化劑等；具有優良的電絕緣性能、耐高電壓、高頻損耗小、不吸潮、絕緣電阻大；具有優良的耐燃、耐老化性能、使用壽命長。
電子行業中，可用于溫度補償導線，耐低溫導線，高溫加熱導線，耐老化電線及阻燃電線；家用電器行業中，可用于空調機，微波爐，電子消毒柜，電飯堡，電子熱水瓶，電暖器，電烤箱，電炒鍋，燈具燈飾等的內部布線。
交貨要求：
按雙方合同協議商定，允許不小于10米的短段交貨。其數量應不超過交貨總長度的10%。
規格結構及技術參數：
AFPF產品技術參數（1）
| 芯數×截面 （mm2 ） | 導體結構 | 絕緣 | 護套 | 20 ℃時導體直流電阻 | ||
|---|---|---|---|---|---|---|
厚度 | 外徑 | 厚度 | 外徑 | |||
1 × 0.12 | 7/0.15 | 0.20 | 0.85 | 0.20 | 1.70 | 150 |
1 × 0.2 | 7/0.20 | 0.20 | 1.0 | 0.20 | 1.90 | 83.5 |
1 × 0.35 | 19/0.16 | 0.25 | 1.30 | 0.25 | 2.20 | 49.5 |
1 × 0.5 | 19/0.18 | 0.25 | 1.40 | 0.25 | 2.40 | 36.0 |
1 × 0.75 | 19/0.23 | 0.25 | 1.70 | 0.25 | 2.70 | 22.7 |
1 × 1.0 | 19/0.26 | 0.25 | 1.80 | 0.25 | 2.80 | 19.0 |
2 × 0.035 | 7/0.08 | 0.20 | 0.65 | 0.20 | 2.20 | 525 |
3 × 0.05 | 7/0.10 | 0.20 | 0.70 | 0.25 | 2.40 | 330 |
3 × 0.08 | 7/0.12 | 0.20 | 0.78 | 0.25 | 2.50 | 227 |
4 × 0.08 | 7/0.12 | 0.20 | 0.78 | 0.25 | 2.80 | 227 |
6 × 0.08 | 7/0.12 | 0.20 | 0.78 | 0.25 | 3.20 | 227 |
2 × 0.12 | 7/0.15 | 0.20 | 0.85 | 0.25 | 2.70 | 150 |
3 × 0.12 | 7/0.15 | 0.20 | 0.85 | 0.25 | 2.70 | 150 |
4 × 0.12 | 7/0.15 | 0.20 | 0.85 | 0.25 | 3.0 | 150 |
5 × 0.12 | 7/0.15 | 0.20 | 0.85 | 0.30 | 3.30 | 150 |
6 × 0.12 | 7/0.15 | 0.20 | 0.85 | 0.30 | 3.60 | 150 |
7 × 0.12 | 7/0.15 | 0.20 | 0.85 | 0.30 | 3.60 | 150 |
8 × 0.12 | 7/0.15 | 0.20 | 0.85 | 0.30 | 3.90 | 150 |
10 × 0.12 | 7/0.15 | 0.20 | 0.85 | 0.30 | 4.50 | 150 |
12 × 0.12 | 7/0.15 | 0.20 | 0.85 | 0.30 | 4.60 | 150 |
19 × 0.12 | 7/0.15 | 0.20 | 0.85 | 0.35 | 5.50 | 150 |
2 × 0.2 | 7/0.20 | 0.20 | 1.0 | 0.25 | 2.90 | 83.5 |
3 × 0.2 | 7/0.20 | 0.20 | 1.0 | 0.25 | 3.00 | 83.5 |
4 × 0.2 | 7/0.20 | 0.20 | 1.0 | 0.30 | 3.50 | 83.5 |
5 × 0.2 | 7/0.20 | 0.20 | 1.0 | 0.30 | 3.80 | 83.5 |
6 × 0.2 | 7/0.20 | 0.20 | 1.0 | 0.30 | 4.20 | 83.5 |
7 × 0.2 | 7/0.20 | 0.20 | 1.0 | 0.30 | 4.20 | 83.5 |
8 × 0.2 | 7/0.20 | 0.20 | 1.0 | 0.35 | 4.50 | 83.5 |
10 × 0.2 | 7/0.20 | 0.20 | 1.0 | 0.35 | 5.20 | 83.5 |
12 × 0.2 | 7/0.20 | 0.20 | 1.0 | 0.35 | 5.40 | 83.5 |
19 × 0.2 | 7/0.20 | 0.20 | 1.0 | 0.40 | 6.40 | 83.5 |
2 × 0.35 | 19/0.16 | 0.25 | 1.30 | 0.25 | 3.50 | 49.5 |
3 × 0.35 | 19/0.16 | 0.25 | 1.30 | 0.25 | 3.60 | 49.5 |
4 × 0.35 | 19/0.16 | 0.25 | 1.30 | 0.30 | 4.25 | 49.5 |
5 × 0.35 | 19/0.16 | 0.25 | 1.30 | 0.35 | 4.70 | 49.5 |
6 × 0.35 | 19/0.16 | 0.25 | 1.30 | 0.35 | 5.00 | 49.5 |
7 × 0.35 | 19/0.16 | 0.25 | 1.30 | 0.35 | 5.10 | 49.5 |
8 × 0.35 | 19/0.16 | 0.25 | 1.30 | 0.35 | 5.50 | 49.5 |
10 × 0.35 | 19/0.16 | 0.25 | 1.30 | 0.40 | 6.50 | 49.5 |
12 × 0.35 | 19/0.16 | 0.25 | 1.30 | 0.40 | 6.70 | 49.5 |
19 × 0.35 | 19/0.16 | 0.25 | 1.30 | 0.50 | 8.0 | 49.5 |
2 × 0.5 | 19/0.18 | 0.25 | 1.40 | 0.25 | 3.80 | 36.0 |
3 × 0.5 | 19/0.18 | 0.25 | 1.40 | 0.25 | 3.90 | 36.0 |
4 × 0.5 | 19/0.18 | 0.25 | 1.40 | 0.30 | 4.60 | 36.0 |
5 × 0.5 | 19/0.18 | 0.25 | 1.40 | 0.35 | 5.0 | 36.0 |
6 × 0.5 | 19/0.18 | 0.25 | 1.40 | 0.35 | 5.40 | 36.0 |
7 × 0.5 | 19/0.18 | 0.25 | 1.40 | 0.35 | 5.40 | 36.0 |
8 × 0.5 | 19/0.18 | 0.25 | 1.40 | 0.35 | 5.90 | 36.0 |
10 × 0.5 | 19/0.18 | 0.25 | 1.40 | 0.40 | 7.0 | 36.0 |
12 × 0.5 | 19/0.18 | 0.25 | 1.40 | 0.40 | 7.20 | 36.0 |
19 × 0.5 | 19/0.18 | 0.25 | 1.40 | 0.50 | 8.50 | 36.0 |
20 × 0.6 | 19/0.20 | 0.25 | 1.50 | 0.50 | 9.50 | 36.0 |
2 × 0.75 | 19/0.23 | 0.25 | 1.70 | 0.30 | 4.60 | 22.7 |
3 × 0.75 | 19/0.23 | 0.25 | 1.70 | 0.40 | 4.80 | 22.7 |
4 × 0.75 | 19/0.23 | 0.25 | 1.70 | 0.40 | 5.50 | 22.7 |
5 × 0.75 | 19/0.23 | 0.25 | 1.70 | 0.40 | 6.0 | 22.7 |
6 × 0.75 | 19/0.23 | 0.25 | 1.70 | 0.40 | 6.40 | 22.7 |
7 × 0.75 | 19/0.23 | 0.25 | 1.70 | 0.40 | 6.40 | 22.7 |
8 × 0.75 | 19/0.23 | 0.25 | 1.70 | 0.40 | 6.90 | 22.7 |
10 × 0.75 | 19/0.23 | 0.25 | 1.70 | 0.40 | 8.20 | 22.7 |
12 × 0.75 | 19/0.23 | 0.25 | 1.70 | 0.50 | 8.50 | 22.7 |
19 × 0.75 | 19/0.23 | 0.25 | 1.70 | 0.60 | 10.20 | 22.7 |
2 × 1 | 19/0.26 | 0.25 | 1.80 | 0.30 | 4.70 | 19 |
3 × 1 | 19/0.26 | 0.25 | 1.80 | 0.35 | 4.80 | 19 |
4 × 1 | 19/0.26 | 0.25 | 1.80 | 0.40 | 5.60 | 19 |
5 × 1 | 19/0.26 | 0.25 | 1.80 | 0.40 | 6.20 | 19 |
6 × 1 | 19/0.26 | 0.25 | 1.80 | 0.40 | 6.80 | 19 |
7 × 1 | 19/0.26 | 0.25 | 1.80 | 0.40 | 6.80 | 19 |
8 × 1 | 19/0.26 | 0.25 | 1.80 | 0.40 | 7.30 | 19 |
10 × 1 | 19/0.26 | 0.25 | 1.80 | 0.50 | 8.80 | 19 |
12 × 1 | 19/0.26 | 0.25 | 1.80 | 0.50 | 9.0 | 19 |
19 × 1 | 19/0.26 | 0.25 | ||||
