應用與描述：

單芯的聚四氟乙烯(PTFE) 絕緣MIL-W-16878/5(EE類)電線應用于軍事，電源導線，電子布線及醫療電子，美軍標電線具有估良的耐熱老化，焊接損壞，火焰及濕氣，PTFE 材料具有抵抗溶液，油脂，臭氧和大多數其他化學品。PTFE絕緣與其他絕緣相比具有節省空間和重量，易于安裝等特點。

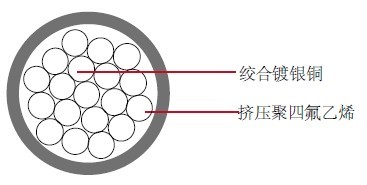

結構：

導體：絞合鍍銀銅

絕緣：擠壓聚四氟乙烯(PTFE)

絕緣壁厚度：0.015"

特性：

額定溫度：-60°C 到 200°C

額定電壓：1000 volts

MIL-W-16878/5( EE類)

顏色編碼：MIL-STD-104 (見12頁)

10 種基本顏色(黑，棕，紅，橙，黃，綠，藍，紫，灰，白)

尺寸和重量：

AWG	導體絞合	導體直徑		成纜外徑		重量 LBS/MFT
		IN	MM	IN	MM
30	1/30	0.010	0.300	0.040	1.000	1.6
30	7/38	0.012	0.300	0.042	1.100	1.6
30	19/42	0.012	0.300	0.042	1.100	1.6
28	1/28	0.013	0.300	0.043	1.100	1.7
28	7/36	0.015	0.400	0.045	1.100	1.9
28	19/40	0.015	0.400	0.045	1.100	1.9
26	1/26	0.016	0.400	0.046	1.200	2.2
26	7/34	0.019	0.500	0.049	1.200	2.4
26	19/38	0.019	0.500	0.049	1.200	2.5
24	7/32	0.024	0.600	0.052	1.300	3.1
24	19/36	0.024	0.600	0.052	1.300	3.1
22	7/30	0.030	0.800	0.058	1.500	4.1
22	19/34	0.030	0.800	0.058	1.500	4.3
20	7/28	0.038	1.000	0.066	1.700	5.8
20	19/32	0.038	1.000	0.066	1.700	6.0
18	7/26	0.048	1.200	0.076	1.900	8.4
18	19/30	0.047	1.200	0.076	1.900	8.7
16	19/29	0.053	1.300	0.085	2.200	11.0
14	19/27	0.067	1.700	0.100	2.500	16.5
12	19/25	0.084	2.100	0.120	3.000	24.6
10	37/26	0.108	2.700	0.143	3.600	36.6
