時間：2021-11-26 08:54:03????點擊量：549

應用與描述：

單芯聚四氟乙烯 PTFE 絕緣 MIL-W-16878/11(K類)電線用于電子設備，電機引線及計算機背部面板。

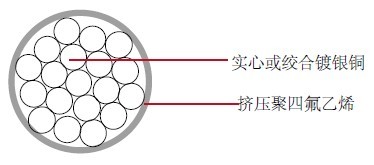

結(jié)構(gòu)：

實心或絞合鍍銀銅

擠壓聚四氟乙烯

導體：實心或絞合鍍銀銅 (這類線也有鍍錫銅導體)

絕緣：擠壓聚四氟乙烯(PTFE)

絕緣壁厚度：0.010"

特性：

額定溫度：-55°C 到 +200°C

額定電壓：600 volts

MIL-W-16878/11( K類)

顏色編碼：MIL-STD-104 (見12頁)

10 種基本顏色(黑，棕，紅，橙，黃，綠，藍，紫，灰，白)

尺寸和重量：

AWG	導體絞合	導體直徑		成纜外徑		重量LBS/MFT
		IN	MM	IN	MM
32	7/40	0.009	0.229	0.029	0.737	1.0
32	19/44	0.010	0.254	0.030	0.762	1.0
30	Solid	0.010	0.254	0.030	0.762	1.0
30	7/38	0.012	0.305	0.032	0.813	1.0
30	16/42	0.012	0.305	0.032	0.813	1.0
28	Solid	0.013	0.330	0.033	0.838	2.0
28	7/36	0.015	0.381	0.035	0.889	2.0
28	19/40	0.015	0.381	0.035	0.889	2.0
26	Solid	0.016	0.406	0.036	0.914	2.0
26	7/34	0.019	0.483	0.039	0.991	2.0
26	19/38	0.019	0.483	0.039	0.991	2.0
24	Solid	0.020	0.508	0.040	1.016	3.0
24	7/32	0.024	0.610	0.044	1.118	3.0
24	19/36	0.024	0.610	0.044	1.118	3.0
22	Solid	0.025	0.635	0.045	1.143	4.0
22	7/30	0.030	0.762	0.050	1.270	4.0
22	19/34	0.030	0.762	0.050	1.270	4.0
20	Solid	0.032	0.813	0.050	1.270	5.0
20	7/28	0.036	0.914	0.058	1.473	5.0
20	19/32	0.038	0.965	0.058	1.473	5.0
18	7/26	0.048	1.219	0.069	1.753	8.0
18	19/30	0.047	1.194	0.069	1.753	8.0
16	19/29	0.053	1.346	0.080	2.032	10.0
14	19/27	0.067	1.702	0.094	2.388	15.0
12	19/25	0.084	2.134	0.113	2.870	23.0
10	37/26	0.110	2.794	0.132	3.353	35.0
8	133/29	0.162	4.115	0.190	4.826	60.0
