時間：2021-11-26 09:22:11????點擊量：763

應用與描述：

單芯美軍標 MIL-W-22759/6 絕緣為礦物填充的擠出聚四氟乙烯(PTFE)的線纜用于軍事及航空航天，艦船、電子等工業領域，線纜用于飛機引擎，有較好的耐磨性及柔軟性。

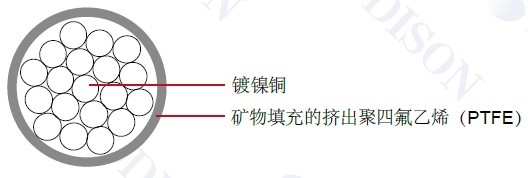

結構：

導體:鍍鎳銅

絕緣:礦物填充的擠出聚四氟乙烯(PTFE)

絕緣材料厚度:25 mil ( 0.6 mm) 到 44 mil ( 1.1mm)

特性：

額定溫度:260°C

額定電壓:600 volts

SAE AS22759/6

顏色代碼:MIL-STD-681

尺寸和重量：

AWG	導體絞合	導體直徑 ( *小)		導體直徑 (*大)		成纜外徑 (*小)		成纜外徑 ( *大)		重量 LBS/ MFT
		IN	MM	IN	MM	IN	MM	IN	MM
24	19/36	0.023	0.584	0.026	0.660	0.070	1.78	0.08	2.03	6.0
22	19/34	0.029	0.737	0.031	0.787	0.080	2.03	0.09	2.29	8.0
20	19/32	0.037	0.940	0.039	0.991	0.090	2.29	0.10	2.54	10.0
18	19/30	0.046	1.168	0.049	1.245	0.105	2.67	0.12	2.92	13.1
16	19/29	0.052	1.321	0.053	1.346	0.120	3.05	0.13	3.30	16.9
14	19/27	0.065	1.651	0.069	1.753	0.136	3.45	0.15	3.81	23.3
12	19/25	0.084	2.134	0.089	2.261	0.153	3.89	0.17	4.24	31.9
10	37/26	0.106	2.692	0.112	2.845	0.172	4.37	0.19	4.73	43.5
8	133/29	0.158	4.013	0.169	4.293	0.241	6.12	0.26	6.48	79.0
6	133/27	0.198	5.029	0.213	5.410	0.283	7.19	0.30	7.70	127.0
4	133/29	0.250	6.350	0.268	6.807	0.400	10.16	0.43	10.92	190.0
