時間：2021-11-26 12:40:51????點擊量：790

應用與描述：

單芯美軍標MIL-W-22759/16絕緣為擠出乙烯-四氟乙烯共聚物(ETFE)的線纜用于軍事及航空航天等領域，它具有重量輕，提高機械的韌性等特點，擠出乙烯-四氟乙烯共聚物(ETFE)絕緣也有良好的抗輻射及化學品的防腐蝕。

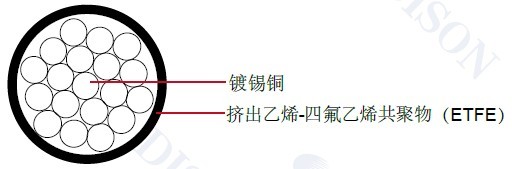

結構：

導體:鍍錫銅

絕緣:擠出乙烯-四氟乙烯共聚物(ETFE)

絕緣材料厚度:10 mil ( 0.25 mm)

特性：

額定溫度:150°C

額定電壓:600 volts

SAE AS22759/16

顏色代碼: MIL-STD-681

尺寸和重量：

AWG	導體絞合	導體直徑 ( *小)		導體直徑 (*大)		成纜外徑 (*小)		成纜外徑 ( *大)		重量 LBS/MFT
		IN	MM	IN	MM	IN	MM	IN	MM
24	19/36	0.023	0.584	0.024	0.610	0.043	1.092	0.047	1.194	2.4
22	19/34	0.029	0.737	0.031	0.787	0.050	1.270	0.054	1.372	3.52
20	19/32	0.037	0.940	0.039	0.991	0.058	1.473	0.062	1.575	5.18
18	19/30	0.046	1.168	0.049	1.245	0.069	1.753	0.073	1.854	7.65
16	19/29	0.052	1.321	0.055	1.397	0.077	1.956	0.081	2.057	9.68
14	19/27	0.065	1.651	0.069	1.753	0.091	2.311	0.095	2.413	14.5
12	37/28	0.087	2.210	0.089	2.261	0.111	2.819	0.117	2.972	21.8
10	37/26	0.106	2.692	0.112	2.845	0.136	3.454	0.142	3.607	34.0
8	133/29	0.158	4.013	0.169	4.293	0.196	4.978	0.202	5.131	61.5
6	133/27	0.198	5.029	0.212	5.385	0.247	6.274	0.253	6.426	96.9
4	133/25	0.250	6.350	0.268	6.807	0.308	7.823	0.316	8.026	152.0
2	665/30	0.320	8.128	0.340	8.636	0.384	9.754	0.392	9.957	231.0
1	817/30	0.360	9.144	0.380	9.652	0.426	10.820	0.436	11.074	314.0
2/0	1330/30	0.440	11.176	0.475	12.065	0.539	13.691	0.553	14.046	504.0
1/0	1045/30	0.395	10.033	0.425	10.795	0.473	12.014	0.485	12.319	391.0
