MIL-W-22759
MIL-W-22759/17 MIL線纜
TAGS:
應用與描述：
單芯美軍標 MIL-W-22759/17 絕緣為擠出乙烯-四氟乙烯共聚物(ETFE)的線纜用于軍事及航空航天等領域，它具有重量輕，卓越的機械韌性等特點，擠出乙烯-四氟乙烯共聚物(ETFE)絕緣也有良好的抗輻射及化學品的防腐蝕。

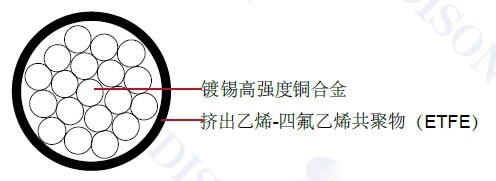

結構：
鍍錫高強度銅合金
擠出乙烯-四氟乙烯共聚物(ETFE)
導體:鍍錫高強度銅合金
絕緣:擠出乙烯-四氟乙烯共聚物(ETFE)
絕緣材料厚度:10 mil ( 0.25 mm)
特性：
額定溫度:150°C
額定電壓: 600 volts
SAE AS22759/17
顏色代碼:MIL-STD-681
尺寸和重量：
| AWG | 導體絞合 | 導體直徑 ( *小) | 導體直徑 (*大) | 成纜外徑 (*小) | 成纜外徑 ( *大) |
重量 LBS/MFT | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| IN | MM | IN | MM | IN | MM | IN | MM | |||
| 26 | 19/38 | 0.018 | 0.457 | 0.020 | 0.508 | 0.038 | 0.965 | 0.042 | 1.067 | 1.67 |
| 24 | 19/36 | 0.023 | 0.584 | 0.026 | 0.660 | 0.043 | 1.092 | 0.047 | 1.194 | 2.32 |
| 22 | 19/34 | 0.029 | 0.737 | 0.033 | 0.838 | 0.050 | 1.270 | 0.054 | 1.372 | 3.40 |
| 20 | 19/32 | 0.037 | 0.940 | 0.041 | 1.041 | 0.058 | 1.473 | 0.062 | 1.575 | 4.96 |
