時間：2021-11-26 12:43:19????點擊量：728

應用與描述：

單芯美軍標MIL-W-22759/18絕緣為擠出乙烯-四氟乙烯共聚物(ETFE)的線纜用于軍事及航空航天等領域，它具有重量輕，卓越的機械韌性等特點，擠出乙烯-四氟乙烯共聚物(ETFE)絕緣也有良好的抗輻射及化學品的防腐蝕。

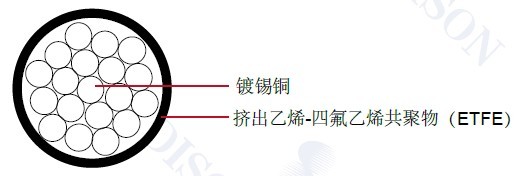

結構：

鍍錫銅

擠出乙烯-四氟乙烯共聚物(ETFE)

導體:鍍錫銅

絕緣:擠出乙烯-四氟乙烯共聚物(ETFE)

絕緣材料厚度: 6 mil ( 0.15 mm)

特性：

額定溫度: 150°C

額定電壓: 600 volts

SAE AS22759/18

顏色代碼: MIL-STD-681

尺寸和重量：

AWG	導體絞合	導體直徑 ( *小)		導體直徑 (*大)		成纜外徑 (*小)		成纜外徑 ( *大)		重量 LBS/MFT
		IN	MM	IN	MM	IN	MM	IN	MM
26	19/38	0.180	4.572	0.020	0.508	0.030	0.762	0.034	0.864	1.45
24	19/36	0.023	0.584	0.024	0.610	0.034	0.864	0.038	0.965	2.02
22	19/34	0.029	0.737	0.031	0.787	0.041	1.041	0.045	1.143	3.04
20	19/32	0.037	0.940	0.039	0.991	0.049	1.245	0.053	1.346	4.60
18	19/30	0.046	1.168	0.049	1.245	0.059	1.499	0.063	1.600	6.86
16	19/29	0.052	1.321	0.055	1.397	0.065	1.651	0.069	1.753	8.69
14	19/27	0.065	1.651	0.069	1.753	0.079	2.007	0.083	2.108	13.30
12	37/28	0.087	2.210	0.089	2.261	0.101	2.565	0.105	2.667	20.50
10	37/26	0.106	2.692	0.112	2.845	0.124	3.150	0.128	3.251	31.90
