應用與描述：

單芯擠壓擠壓聚偏氟乙烯(PTFE) 絕緣 MIL-W-81822/4 電纜用于電子設備及計算機背板，此類線纜有良好的直通性及耐磨性，實心導體可以在計算機背板的線圈上使用。

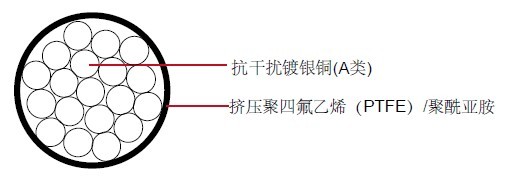

結構：

抗干擾鍍銀銅(A類)

擠壓聚四氟乙烯(PTFE)/聚酰亞胺

導體：

A類: 抗干擾鍍銀銅

B類: 鍍銀無氧銅

C類: 鍍銀高強度銅合金

絕緣：擠壓聚四氟乙烯(PTFE)/聚酰亞胺

特性：

額定溫度：200ºC

額定電壓：300 volts

MIL-W-81822/4 繞線– 聚四氟乙烯(PTFE)/聚酰亞胺

SAE AS81822/4

顏色編碼: MIIL-STD-104

尺寸和重量：

AWG	導體絞合	導體直徑		絕緣直徑（*小）		絕緣直徑（*大）		*大電阻 @ 20°C	重量
		IN	MM	IN	MM	IN	MM	OHMS/ MFT	LBS/MFT
Type A
20	Solid	0.0320	0.813	0.044	1.120	0.048	1.220	10.40	4.2
22	Solid	0.0253	0.643	0.037	0.940	0.041	1.040	16.80	2.8
24	Solid	0.0201	0.511	0.0325	0.826	0.0355	0.902	26.50	1.9
26	Solid	0.0159	0.404	0.028	0.711	0.031	0.787	42.70	1.3
28	Solid	0.0126	0.320	0.025	0.635	0.028	0.711	68.00	1.0
30	Solid	0.0100	0.254	0.0185	0.47	0.0205	0.521	108.00	0.6
Type B
20	Solid	0.032	0.813	0.0440	1.120	0.0480	1.220	10.40	4.2
22	Solid	0.0253	0.643	0.0370	0.940	0.0410	1.040	16.80	2.8
24	Solid	0.0201	0.511	0.0325	0.826	0.0355	0.902	26.50	1.9
26	Solid	0.0159	0.404	0.0280	0.711	0.0310	0.787	42.70	1.3
28	Solid	0.0126	0.320	0.0250	0.635	0.0280	0.711	68.00	1.0
30	Solid	0.0100	0.254	0.0185	0.470	0.020	0.521	108.00	0.6
Type C
20	Solid	0.0320	0.813	0.0440	1.120	0.0480	1.220	12.20	4.2
22	Solid	0.025	0.643	0.0370	0.940	0.0410	1.040	19.70	2.8
24	Solid	0.0201	0.511	0.0325	0.826	0.0355	0.902	31.00	1.9
26	Solid	0.0159	0.404	0.0280	0.711	0.0310	0.787	50.40	1.3
28	Solid	0.0126	0.320	0.0250	0.635	0.0280	0.711	79.40	1.0
30	Solid	0.0100	0.254	0.0185	0.470	0.0205	0.521	126.00	0.6
