RG178 同軸信號線
TAGS:
執行標準：MIL-C-17
產品特性：
1.工作溫度： -55℃～200℃（包括電纜的工作溫升）
2、導 體：鍍銀銅導體，鍍銀銅包鋼,屏蔽:鍍銀銅導體
3、絕 緣：聚四氟乙烯(F4)，F(xiàn)EP
4、護 套：聚全氟乙丙烯(F46)
5、顏 色：絕緣:透明 護套:透明或其它顏色
特點/用途：
這些類型的電纜被用于無線通信、廣播和無線電頻率信號的傳輸設備。
交貨要求：
按雙方合同協議商定，允許不小于10米的短段交貨。其數量應不超過交貨總長度的10%。

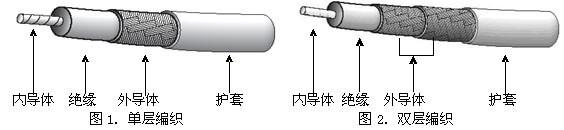

型號規格、結構數據及主要性能
型號 | 內導體 | 絕緣 |
| 護套 | 特性 阻抗 標稱值ohm | 工作 溫度 ℃ | *大 工作 電壓 VMS | *大工 作頻率MHz | 衰減 ≯ dB/m | 參照 標準號 | 類似的中國型號 | ||||||
材料 | 直徑mm | 材料 | 直徑mm | 外導體 | 材料 | 直徑mm | |||||||||||
RG178 | 鍍銀銅線或鍍銀銅包鋼線 | 7×0.102 | 聚四氟 乙烯 PTFE | 0.86 | 單層編織 | FEP | 1.83 | 50 | -55 至 +200 | 1000 | 3000 | 2.572 | MIL-C-17 | SFF-50-1 | |||
RG178FEP | 鍍銀銅線 | 7×0.102 | FEP | 0．86 | 單層編織 | FEP | 1.83 | 50 | -55 至 +150 | 1000 | 3000 | 2.572 | MIL-C-17 | SFF-50-1 | |||
RG316 | 鍍銀銅 包鋼線 | 7×0.17 | 聚四氟 乙烯 PTFE | 1.52 | 單層編織 | FEP | 2.50 | 50 | -55 至 +200 | 1200 | 3000 | 1.532 | MIL-C-17 | SFF-50-1.5-1 | |||
RG316D | 鍍銀銅 包鋼線 | 7×0.17 | 聚四氟 乙烯 PTFE | 1.52 | 雙層編織 | FEP | 2.90 | 50 | -55 至 +200 | 1200 | 3000 | 1.532 | MIL-C-17 | SFF-50-1.5-2 | |||
RG393 | 鍍銀銅線 | 7×0.792 | 聚四氟 乙烯 PTFE | 7.24 | 雙層編織 | FEP | 9.91 | 50 | -55 至 +200 | 5000 | 11000 | 1.089 | MIL-C-17 | SFF-50-7-2 | |||
RG142 | 鍍銀銅 包鋼線 | 0.94 | 聚四氟 乙烯 PTFE | 2.95 | 雙層編織 | FEP | 4.95 | 50 | -55 至 +200 | 1900 | 5000 | 1.050 | MIL-C-17 | SFF-50-3-2 | |||
RG141 | 鍍銀銅 包鋼線 | 0.94 | 聚四氟乙烯PTFE | 2.95 | 單層編織 | FEP | 4.83 | 50 | -55 至 +200 | 1900 | 5000 | 1.050 | MIL-C-17 | SFF- 50-3-1 | |||
RG304 | 鍍銀銅包鋼線 | 1.50 | 聚四氟乙烯PTFE | 4.70 | 雙層編織 | FEP | 7.11 | 50 | -55至+200 | 3000 | 5000 | 0.755 | MIL-C-17 | SFF-50-5-2 | |||
RG179 | 鍍銀銅包鋼線 | 7×0.102 | 聚四氟乙烯PTFE | 1.60 | 單層編織 | FEP | 2.54 | 75 | -55至+200 | 1200 | 1000 | 0.869 | MIL-C-17 | SFF-75-1.5-1 | |||
RG179FEP | 鍍銀銅線 | 7×0.102 | FEP | 1.60 | 單層編織 | FEP | 2.54 | 75 | -55 至 +150 | 1200 | 1000 | 0.875 | MIL-C-17 |
| |||
RG302 | 鍍銀銅包鋼線 | 0.64 | 聚四氟乙烯PTFE | 3.71 | 單層編織 | FEP | 5.13 | 75 | -55至+200 | 2300 | 3000 | 0.666 | MIL-C-17 | SFF-75-4 | |||
RG303 | 鍍銀銅包鋼線 | 0.94 | 聚四氟乙烯PTFE | 2.95 | 單層編織 | FEP | 4.32 | 70 | -55至+200 | 1900 | 3000 | 0.781 | MIL-C-17 | SFF-50-3-1 | |||
RG180 | 鍍銀銅包鋼線 | 7×0.102 | 聚四氟乙烯PTFE | 2.59 | 單層編織 | FEP | 3.56 | 95 | -55至+200 | 1500 | 1000 | 0.676 | MIL-C-17 | SFF-9 | |||
